六、結束語

易驅GT210變頻器已經成功應用在工業洗衣機領域，經過一段時間的客戶使用驗證，其優越的性能（低頻轉矩大，調速范圍寬，穩態精度高，操作靈活方便，功能保護全）以及高可靠性得到了客戶的好評，完全滿足工業洗衣機行業的需求。

史玉朋

2016/4/15

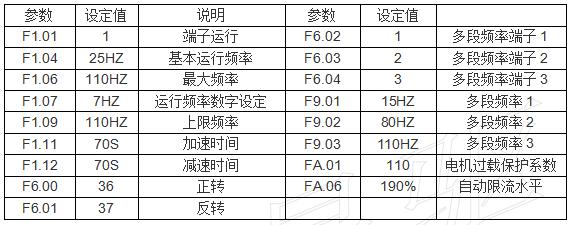

參數設定值說明參數設定值

F1.011端子運行F6.021多段頻率端子1

F1.0425HZ基本運行頻率F6.032多段頻率端子2

F1.06110HZ大頻率F6.043多段頻率端子3

F1.077HZ運行頻率數字設定F9.0115HZ多段頻率1

F1.09110HZ上限頻率F9.0280HZ多段頻率2

F1.1170S加速時間F9.03110HZ多段頻率3

F1.1270S減速時間FA.01110電機過載保護系數

F6.0036正轉FA.06190%自動限流水平

F6.0137反轉

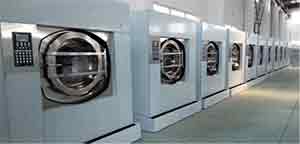

五、現場圖片

一、引言

工業洗衣機是用于酒店、賓館、洗衣店或工廠進行大批量衣物清洗用的電器設備。其洗滌工藝一般由進水、洗滌正轉、暫停、洗滌反轉、排水和脫水等環節組成。隨著自動化的快速發展，以及行業工藝要求的不斷提高，工業洗衣機對變頻器的要求越來越高，要求能夠滿足工業洗衣機高啟動轉矩、多段速、寬電壓范圍、自動轉差補償和快捷強大的通訊方式等。而且性能穩定，能適應各種復雜的高溫、高濕的環境。

二、全自動工業洗衣機的組成及工作原理

全自動工業洗衣機是指具有初洗、洗滌、漂洗、漂白和脫水等功能，并且各功能之間不需要人工操作，就能實現自動轉換的大容量洗衣機。工業洗衣機按減振與避振的不同方式，可分為懸浮避振式和注水平衡避振式，以及重力固定式三種，目前市場上主流產品都是懸浮式避振全自動工業洗衣機。其主要由外殼、機架面板、主軸內滾筒、傳動系統、避振系統、前門部件、加料部件、制動部件、放水閥門部件、超振部件、控制部件、管路部件和氣動系統等組成。

全自動工業洗衣機的工作原理是：在時序控制器的統一調度管理下，通過變頻器控制異步電動機不間斷地執行正反旋轉以實現水和衣物的不同步運動，從而使水和衣物等相互摩擦、揉搓，達到洗凈的目的。

其主要有以下洗滌程序：

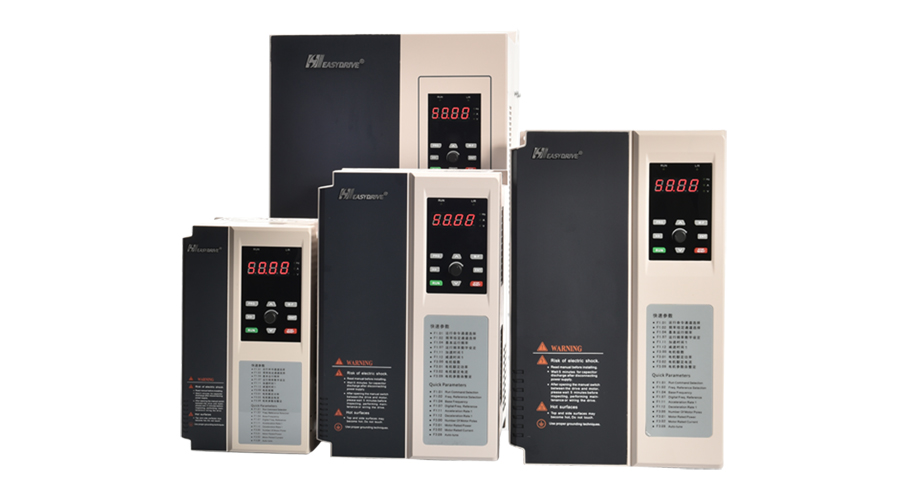

GT210變頻器在工業洗衣機上的應用

首先，加水，正反轉洗滌25分鐘，洗滌完畢后，排水，進入脫水階段，脫水階段包括均布、中脫和高脫三個過程，均布即是在有水和無水的情況下，以比洗滌過程高的轉速正向旋轉1.5分鐘，使衣物均勻地附著在洗衣機的滾筒內側，以使后續的脫水過程平穩；排水后，工業洗衣機，提高轉速進入中速脫水過程（2分鐘），隨后再進入高速脫水過程（5分鐘），使衣物的含水率降至所要求的水平。速度的設定方式有兩種：

1）以多段速的方式，在變頻器上直接設定各階段運行速度；

2）通過洗衣機專用控制電腦，以通訊方式設定各階段的運行速度。

各階段的運行速度為：

洗滌：7HZ左右

均布：15HZ左右

中脫：80HZ

高脫：110HZ

三、使用易驅GT210變頻器的優點

1、啟動力矩大，滿負荷正常啟動；

2、全程高、中、低速，轉速穩定；

3、加減速過程不失速、不過流；

4、調速范圍廣；

5、低頻力矩大滿足7HZ洗滌工藝；

6、參數設置簡單，默認V/F即可滿足生產需求；

7、安裝防護蓋板，環境適應能力強；

四、參數設定
